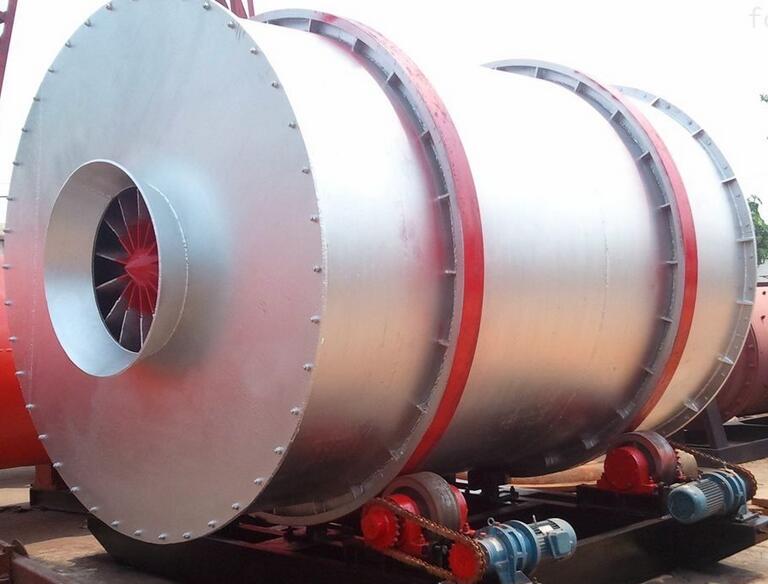

1.变速器布局与进气方法之间的联系。 沙粒干燥机的进气方式有两种：径向进气型和轴向进气型。 径向入口型采用后桥悬臂支架的简单内笼布局，通常选择链轮，皮带轮或减速器。 后桥直接驱动。 对于轴向进气口类型，选择不带后轴刚性法兰边缘型的内部保持架，并使用防撞轮或平皮带驱动。 在石英砂烘干机中用于干燥的材料通常是一大批材料。 这时，须有一定的主动性，即在主动进给后将物料排出，因此，大多数传动装置的布置都是通过使用冲突的车轮或平皮带来进行的。 驾驶。

　　2.传动装置布局与保护和修理之间的联系。 任何设备都需要保护和修理。 在描述变速箱布局时，还应注意是否便于维护和修理。 通常，所选的驱动皮带轮或链轮具有相对较强的布局保护，并且皮带的观察保护，张紧和更换非常简单。 平皮带和减速器的保护性较差。 更换内笼上的皮带越来越困难。 特别地，减速器的维修成本较高。 减速器也需要经常使用。 平滑和高保护成本。 石英砂烘干机的负载能力低于其他机器。 在描述传动装置布局时，我们需要使用活动轴承座，这样更易​​于维修和保护。

　　3.变速箱布局与减速机构之间的联系。 通常，电动机的速度非常高，而石英砂烘干机通常速度较低且变速恒定，因此我们需要使用电动机进行有效的减速。 后桥悬臂支撑类型的变速箱布置对于降低整套减速设备(例如过渡减速皮带轮，减速器等)的速度是。 通过使用主动轮外径的直径之间的较大差异，可以使用非悬臂刚性法兰类型直接减速，例如，冲突轮类型的扁平皮带类型。 显然，非悬臂刚性法兰型可以在不增加减速装置的情况下降低烘干机设备的成本。

　　4.关于传输布局和成本之间的联系。 石英砂烘干机属于一种洗涤设备。 它的布局和功能比较简单，并且石英砂烘干机所需的传输功率不高，生产和操作简单可靠。 因此，沙粒干燥机的传输方式具有比较性。 发展的空间很大，不能随意走进描写的误解。 在描述石英砂烘干机驱动器的布局时，应注意“简单可靠”和“成本低廉”，因此在设计时应采用布局非常简单的滑轮和碰撞轮传动方法，尽量不要使用 减速器或变频。 传输方式。

　　综上所述，石英砂烘干机的传动装置布局布局不合理，直接关系到烘干机的生产能力和成本，因此需要总结一下思路，以达到佳的描绘需求。
