煤泥烘干机及其扬料板
来源：郑州筑邦 发布时间：2019-02-26 14:09:43 浏览0次
工作原理
煤泥本身具有高湿、高粘结性，在干燥过程中湿煤泥经由带式输送机进入煤泥打散设备，经过快速打散的块状煤泥进入呈负压的干燥机后分以下四个工作区：一是导料区，湿煤泥进入此区与高温负压热风接触后被迅速蒸发出大量水分，煤泥在大导角的抄板抄动下，形不成粘结便被导入下一个工作区； 二是清理区，湿煤泥在此区被抄板抄起形成料幕状态，物料落下时易形成粘结滚筒壁现象，在此区由于设备设计有清扫装置，清扫装置可以快速清理掉粘结筒壁的煤泥，在这个过程中，清扫装置对于物料团球结块也起破碎作用，从而增加了热交换面积，提高传热传质的效率，提高了干燥速率；三是倾斜扬料板区，此区是低温干燥区，煤泥在此区已呈低水分松散状态，此区已不具有粘结现象，经过热交换后成品达到所要求的水分要求，运动进入最后的出料区；四是出料区，干燥主机滚筒在此区不设抄板，物料在此区滚动滑行至排料口，完成整个干燥过程。结构组成
煤泥烘干机系统主要有热源系统（热风炉、煤气发生炉、沸腾炉）、进料系统、输送系统、烘干系统、除尘系统、引风设备、电器控制系统组成。

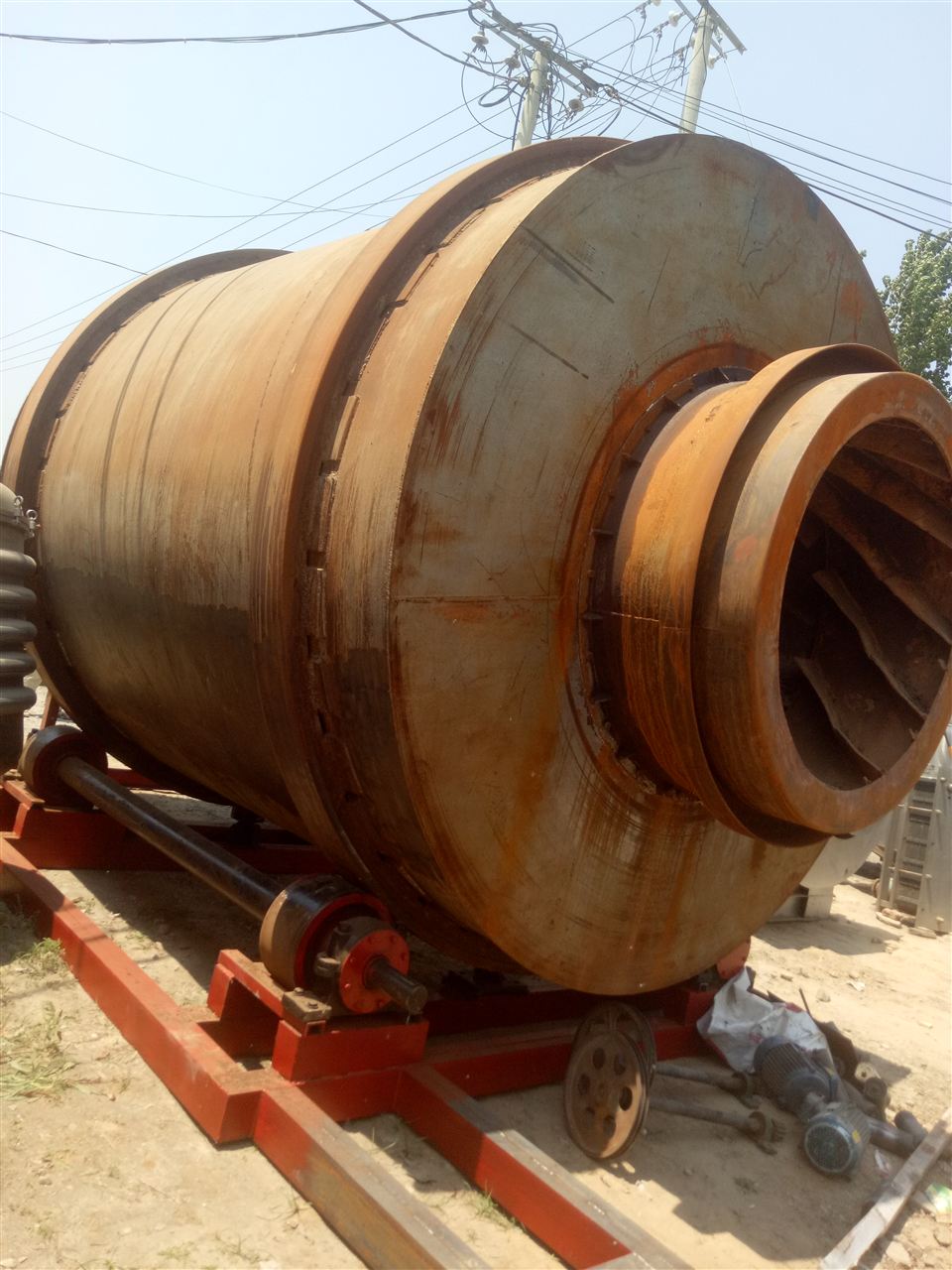

扬料板分布在整个煤泥烘干机筒体内，为了使物料能够迅速而且比较均匀地送到扬板上，亦可在给料端1~5m处安装螺旋形导料板，以避免湿物料在筒壁上黏结堆积。同时因干燥后的物料很容易被扬起而被废气带走，而在排料端1~2m处不装任何扬板。
新型煤泥烘干机为了增加物料均匀分布在转筒截面上的各个部分与干燥介质良好的接触，在筒体内均匀分布了大量的装配焊接结实的扬料板。扬料板是煤泥烘干机设备中不可忽视的配件之一，扬料板的设计与分步，直接影响这烘干效果，扬料板的焊接质量也决定着使用寿命，从而间接影响长期的烘干效果！我们设计生产的烘干机在扬料装置系统上作了多方面的技术革新，采用了新型多组合式扬料装置，克服了传统烘干机的“风洞”现象，热效率高，煤耗降低20%左右。
扬料板的种类
一、升举式扬板：适用于大块物料或易黏结在筒壁上的物料。
二、四格式扬板：适用于密度大，不脆的或不易分散的物料。该扬板将圆筒分为四个格，呈互不相通的扇状作业室，物料与热气体的接触面比升举式扬板大，并且又能增加物料的充填率及降低物料的降落高度而减少粉尘量损失等优点。
三、十字形或架形扬板：适用于较脆及易分散的小块物料，使其物料能均匀地分散在筒体的整个截面上。
四、套筒式扬板：为复式传热（或称半直径加热）转筒烘干机的扬板。
五、分格式（扇形）扬板适用于颗粒很细而易引起粉末飞扬的物料。物料一给入就堆积在格板上，当筒体回转时，物料被翻动并不断与热气体接触，同时又因物料降落高度的降低，减少了干燥物料被气体带走的可能性。
